气石墨（Aerographite）是一种合成泡沫材料，由管状碳的多孔互连网络组成，它的密度只有180g/m3，只有空气密度的1/7，是迄今为止最轻的结构材料之一。它是由德国基尔大学和汉堡工业大学的研究团队联合开发的，并于2012年6月在科学期刊上首次报道。
结构与性能

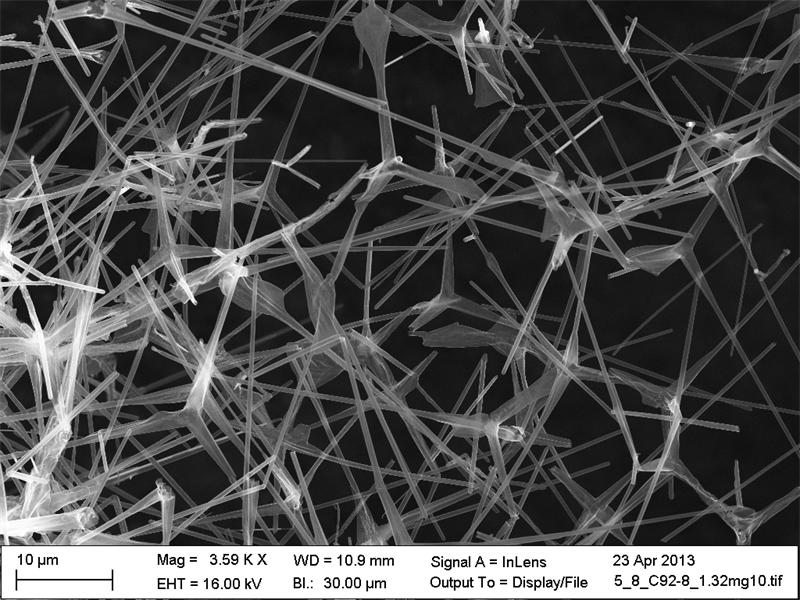

气石墨由无缝互连的碳管网络组成，碳管的直径为微米级，壁厚约为15nm。由于相对较低的曲率和较大的壁厚，这些壁不同于碳纳米管的类石墨烯壳，并且在性质上类似于玻璃碳。这些壁通常是不连续的，并包含褶皱区域，可提高气石墨的弹性性能。
由于其互连的管状网络结构，气石墨比其他碳泡沫以及二氧化硅气凝胶拥有更强的抗拉力。它能承受广泛的弹性变形并具有非常低的泊松比。3毫米高的气石墨样品被压缩至0.1毫米后可以完全恢复形状。
其极限拉伸强度取决于材料密度，在8.5mg/cm3时约为160kPa，在0.18mg/cm3时约为1kPa；相比之下，最强的二氧化硅气凝胶在100mg/cm3下的UTS为16kPa。杨氏模量约为0.2mg/cm3拉伸时为15kPa，但压缩时低得多，从0.2mg/cm3时的1kPa增加到15mg/cm3时的7kPa。

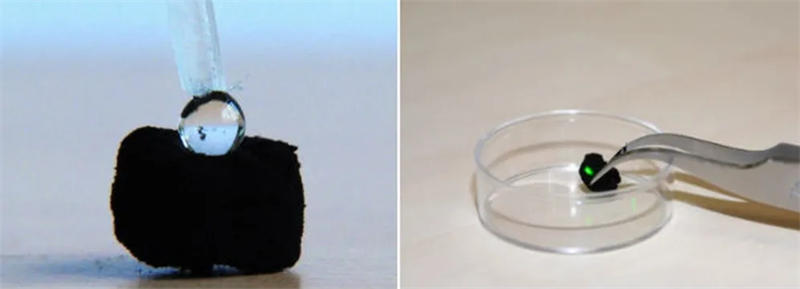

气石墨具有超疏水性，因此其厘米大小的样品可以排斥水；它们对静电效应也相当敏感，并会自发地跳到带电物体上。
气石墨中的碳键具有sp2特征。在外部压缩时，电导率随着材料密度的增加，从0.18mg/cm3时的约0.2S/m增加到0.2mg/cm3时的0.8S/m。较致密的材料的电导率较高，在50mg/cm3时为37S/m。
合成方法
气石墨是使用ZnO模板通过化学气相沉积法生产的。该模板由微米厚的棒组成，通常呈多足形状，可以通过混合相当数量的锌和聚乙烯醇缩丁醛粉末并将混合物在900°C下加热来合成。气石墨的合成在约760°C的氩气流下进行，并向其中注入甲苯蒸气作为碳源。在ZnO上沉积一层薄薄的（约15nm）不连续碳层，然后通过向反应室中添加氢气将其蚀刻掉。因此，剩余的碳网络紧密地遵循原始ZnO模板的形态。特别是，气石墨网络的节点源自氧化锌多脚的关节。
应用价值
气石墨电极已在双电层电容器（EDLC，也称为超级电容器）中进行了测试，并经受住了与加载-卸载循环和电解质结晶（溶剂蒸发时发生）相关的机械冲击。它们的比能量为1.25Wh/kg，与碳纳米管电极的比能量(~2.3Wh/kg)相当。
由于气石墨既黑又轻，因此可以用来做太阳帆材料。模拟表明，质量在一千克的气石墨太阳帆小型探测器，能够在26天内从地球飞到火星。
此外，如果在距离太阳700万公里的地方（相当于帕克太阳探测器到太阳的最近距离）释放1微米的气石墨粒子，那么太阳风能够将这些粒子加速到2%的光速，也就是6000公里/秒。
微信扫码关注公众号获取最新消息
原创文章，作者：浩瀚科普网，如若转载，请联系我们：thinkou@126.com 并注明出处：https://www.jsruitu.com/9995
